Біріктірілген тізбектерге арналған LCC03 пакеттері

CLCC: Жоғары тығыздықты қосымшалар үшін керамикалық жетекші вагон тасымалдаушысы

Өнімге шолу

Керамикалық өтелсіз чиптер (CLCC) - бұл миниатюрация және жоғары жиілікті тиімділікке арналған жоғары өнімді беттік қондырғы пакеті. Дәстүрлі сымдарды металлдандырылған терминалдармен (CANTELLATES) ауыстыру арқылы CLCC мөлшерін түбегейлі азайтады және PCB-ге электрлік жолды қысқартады. Біздің CCCCs жоғары сапалы көп қабатты керамикалық, жоғары деңгейлі керамикадан жасалған, жоғары термиялық өткізгіштік пен шынайы герметикалық мөрдің нұсқасын ұсынады. Бұл оларды телекоммуникациялар, аэроғарыштық және кеңістіктегі жоғары сапалы тұтыну электроникасы үшін қажет керамикалық шешімді жасайды, онда кеңістік, салмақ және өнімділік барлық маңызды дизайнерлер болып табылады.

Техникалық сипаттамалар

Біз салалық стандартты іздердегі CLCC пакеттерінің кең портфолиосын ұсынамыз.

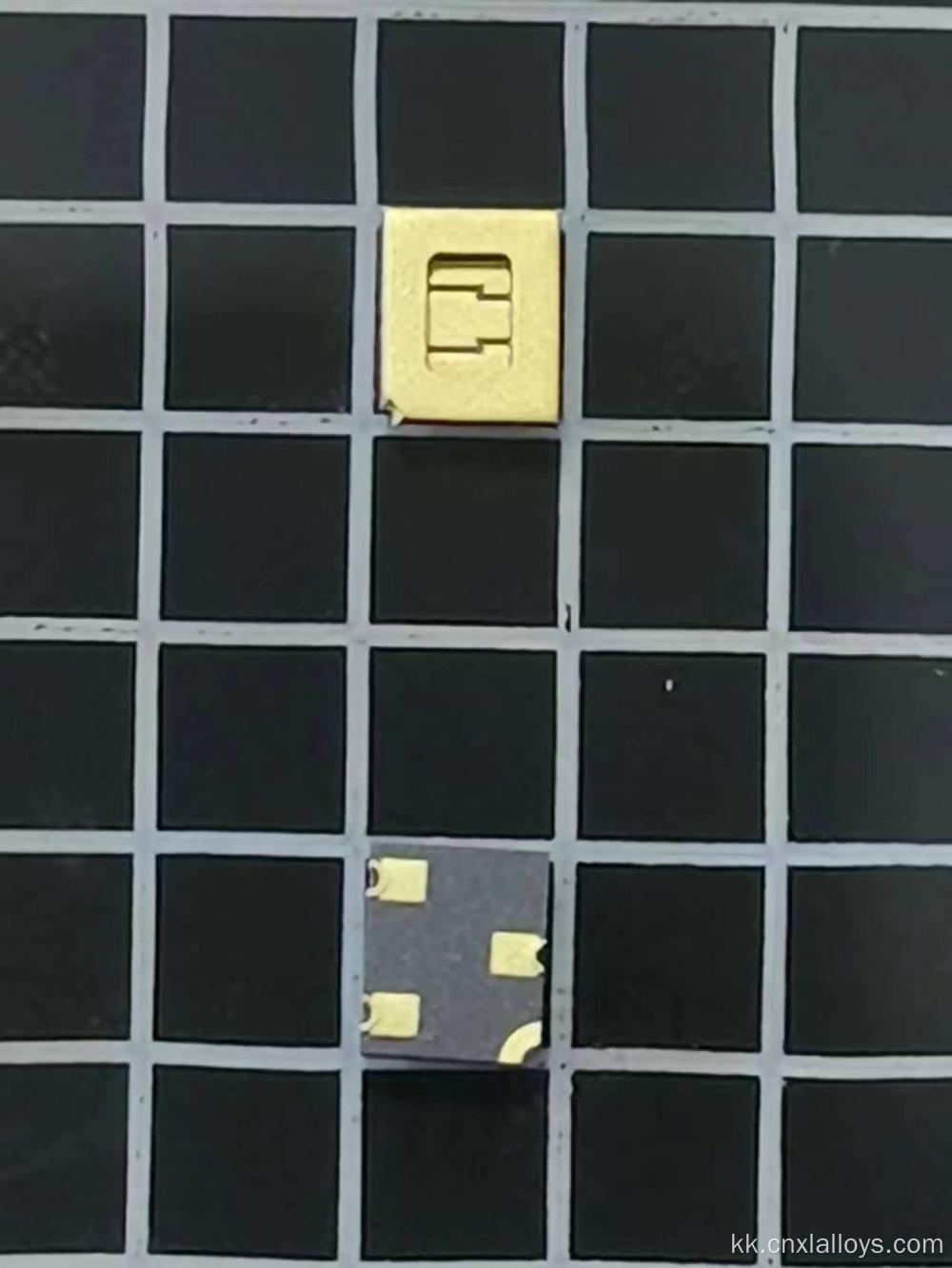

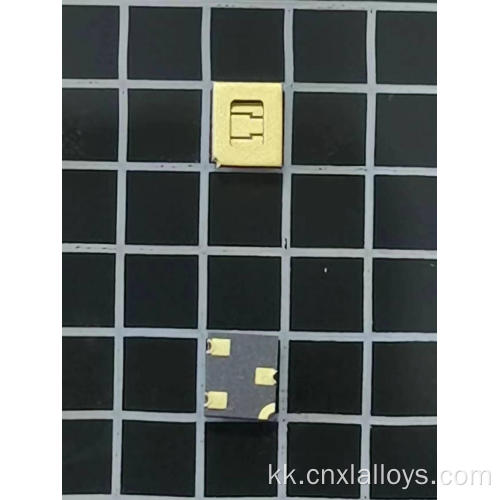

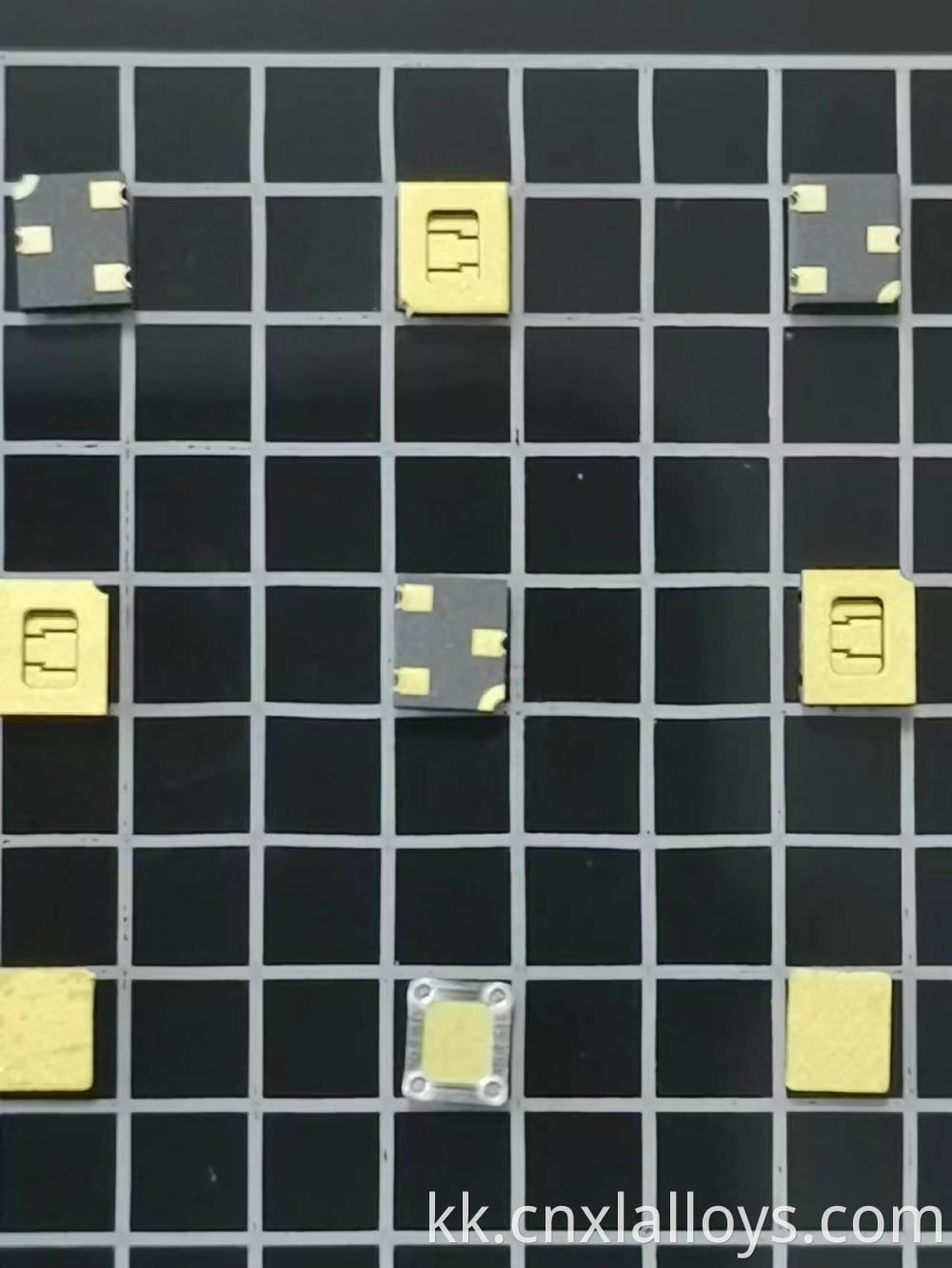

Өнім суреттері

Өнімнің ерекшеліктері мен артықшылықтары

Максималды миниализация

Жетексіз дизайн қол жетімді I / O тығыздықтың бірін ұсынады, бұл сіздің PCB-дегі интеграцияланған тізбектің ізін едәуір азайтуға мүмкіндік береді.

Жоғары жиілікті өнімділік

Жетекшілікті жою нәтижелерді паразиттік индуктивтілік пен сыйымдылыққа әкеледі. Бұл таза сигнал жолын ұсынады, CLCC-ті РЖ, микротолқынды пештер және жоғары жылдамдықты сандық тізбектер үшін керемет таңдау жасайды.

Жоғары жылудан шығу

Керамикалық дене пластикалық пакеттермен салыстырғанда СК-дан әлдеқайда тиімді жылу жолын ұсынады. Жылуды керамикалық және дәнекерлеу буындары арқылы тікелей PCB-ге, құрылғыны салқындатуға болады.

Жоғары сенімділік

Мықты, монолитті керамикалық құрылыс және шынайы герметикалық тығыздағышты құру мүмкіндігі қатал жұмыс орталарында сезімтал ICS үшін теңдесі жоқ қорғаныш береді.

CLCC пакеттерін қалай құрастыруға болады

1. PCB дизайны: PCB дереккіні, Pack дерекқорына сәйкес дизайнды дестелермен безендіріңіз, жақсы дәнді дақылдарыңыздың өлшемдерін қамтамасыз етіңіз.
2. Едесшеу басып шығару: ПХД алаңдарына дәнекерленген паста қолдану үшін трафаретті қолданыңыз.
3. Компонентті орналастыру: CLCC-ді дәнекерлеуші ​​пастасына дәл қою үшін автоматтандырылған таңдаулы жабдықты пайдаланыңыз.
4. Рефудты дәнекерлеу: Тақтаны реформалық пеш арқылы, сенімді дәнекерленген қосылымдар жасау үшін басқарылатын температура профилін қолдана отырып өңдеңіз.
5. Тексеру: Дәнекерлеу буындарының сапасын тексеру үшін автоматтандырылған оптикалық тексеру (AOI) немесе рентгендік тексеруді қолданыңыз.

Қолдану сценарийлері

• Сымсыз байланыс: АРТҚ, MMICS және портативті радиолардағы және негізгі станциялардағы басқа компоненттер.
• Аэроғарыш және қорғаныс: жоғары жылдамдықты сандық процессорлар және өлшем, салмақ және сенімділік маңызды.
• Медициналық мақсаттағы бұйымдар: ықшам және сенімді электрондық пакеттерді қажет ететін имплантативті және диагностикалық жабдық.
• Жоғары өнімді есептеу: Жад модульдері және тақтаның тығыздығы пернесі.

Клиенттер үшін артықшылықтар

• Өнімді кішірейту: Электрондық жинақтардың мөлшері мен салмағын түбегейлі азайтыңыз.
• Өнімділікті арттыру: жоғары жылдамдықты және RF тізбектерін толық паразиттік пакетпен жұмыс істеу үшін қосыңыз.
• Сенімділікті арттыру: құнды ICS-ті қоршаған орта қатерлерінен және жылу кернеулерінен қорғаңыз.
• Жоғары тығыздықты дизайнды жеңілдетіңіз: күрделі, жоғары түйреуіштер үшін, ашық, беттік орнатылған шешім.

ЖҚС (жиі қойылатын сұрақтар)
