Жоғары қуатты лазерлерге арналған пакеттер XLL

Жоғары қуатты лазерлерге арналған пакеттер XLL

Get Latest Price

Төлем түрі:	T/T,Paypal
Инкотерм:	FOB
Мин. Тапсырыс:	50 Piece/Pieces
Көлік:	Ocean,Land,Air,Express
Порт:	Shanghai

Бізбен хабарласыңыз

Өнім Сипаттамасы

Өнім төлсипаттары

Модель нөмірі: XLGL022

Бренд: Xl

Place Of Origin: China

Қаптама және жеткізу

Сату бірліктері

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Өнім Сипаттамасы

Жоғары қуатты диодты массивтер үшін интеграцияланған жылу менеджмент пакеттері

Өнімге шолу

Бұл интеграцияланған пакеттер сериясы жоғары тығыздықтағы лазер диодты массивтер мен бірнеше микроэлементтердің экстремалды жылу мәселелерін шешуге арналған. Жетілдірілген жылу технологиясы бар, мысалы, интеграцияланған сұйық салқындату технологиялары, мысалы, бұрын-соңды болмаған қуат тығыздығына арналған лазерлік диодтарды бірлесіп өңдеу. Бұл жоғары қуатты лазерлік қаптаманың шешімі ең аз мүмкін көлемнен жоғары оптикалық шығынды қажет ететін қосымшалар үшін өте ыңғайлы. Ол қарапайым жылуды кетіруге, жалпы жүйелік дизайнды жеңілдететін және лазерлік өнімділігінің шекараларын итермелейтін толық жылу сусаймалауға арналған қарапайым жылуды кетіруге бағытталған.

Техникалық сипаттамалар

Parameter	Specification
Configuration	Optimized for multi-chip laser diode bars and stacked arrays
Primary Cooling Technology	Oxygen-Free Copper Microchannel Radiator: Integrated within the package base for direct liquid cooling.
Base Material	Oxygen-Free Copper (for microchannel version); WCu, MoCu for conduction-cooled versions.
Compatible Submounts	Designed for use with high-performance Ceramic Substrates like Aluminum Nitride (AlN) for die-level heat spreading.
Die Attach Option	Can be supplied with pre-deposited AuSn (Gold-Tin) eutectic solder on submounts for high-reliability, flux-free die attach.
Current Capacity	Engineered for high-current array operation (up to 60A total).

Өнім суреттері

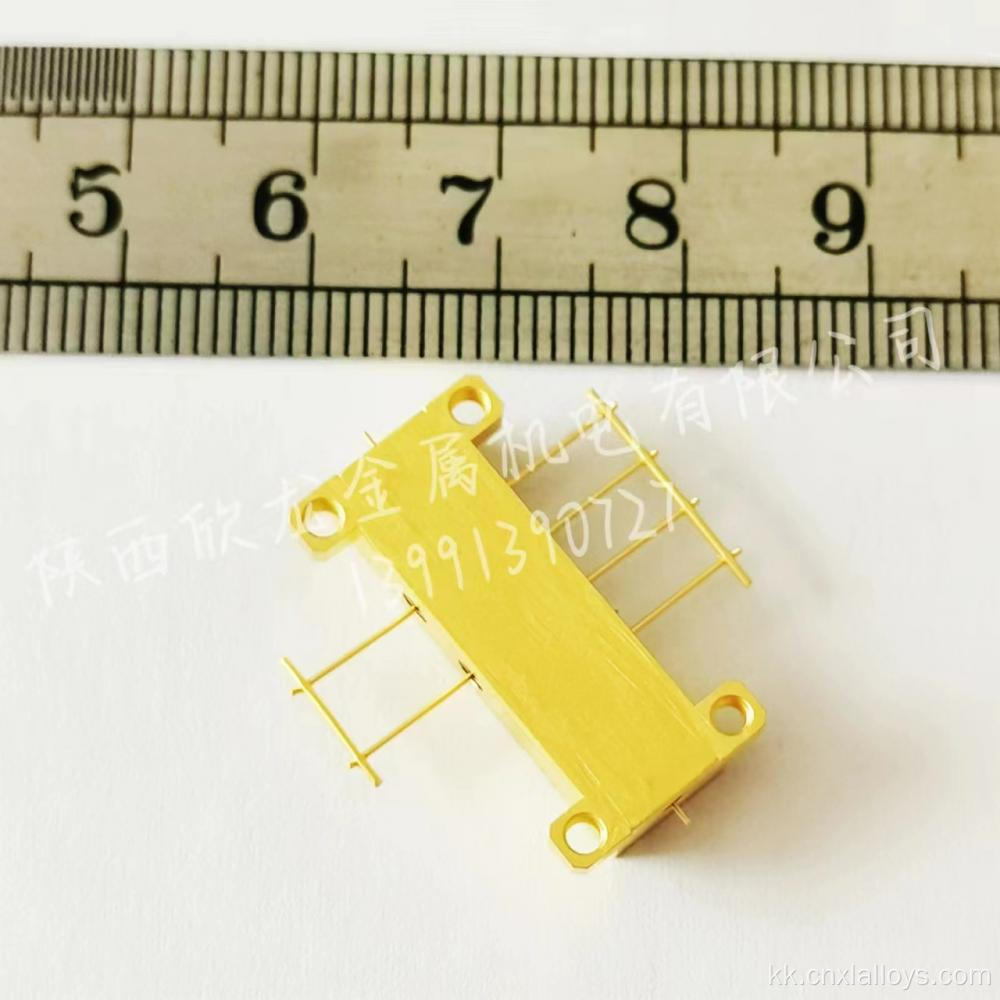

An advanced package with integrated cooling for high-power laser diode arrays

Ерекшеліктері мен артықшылықтары

Ультра тиімді жылуды кетіру: интеграцияланған микрокханельді салқындатқыштың ең төменгі термиялық кедергіні ұсынады, лазерлік диодтарға максималды оптикалық қуат үшін жоғары токтарда жүруге мүмкіндік береді.
Қуаттың жоғары тығыздығына мүмкіндік береді: көзден жылуды тиімді басқару арқылы, бұл пакеттер дизайнерлерге лазерлік диодтарды жақындатуға, оптикалық жүйенің мөлшерін қысқартуға мүмкіндік береді.
Жылу кроссталкінің қысқаруы: жылуды әр диодты бардан шығарады, эмитенттер арасындағы жылу кедергісін азайтады және жақсы сәулелік және толқын ұзындығына әкеледі.
Жеңілдетілген жүйенің дизайны: салқындату жүйесінің негізгі бөлігін кешенді жылу интерфейстерін жойып, негізгі жүйенің жылу алмастырғышының дизайнын жеңілдетеді.
Жақсартылған өндіру мүмкіндігі: алдын-ала орнатылған және дәнекер-дайын альт қолтықтары бар пакеттер ұсынылған және жинақтау процесі.

Қолдану сценарийлері

Бұл жетілдірілген бумалар лазерлік қосымшалар үшін қажет:

Ауқымды өнеркәсіптік талшықты лазерлерге арналған жоғары қуатты сорғы модульдері.
Металл дәнекерлеу, жабысқақ және жылумен емдеуге арналған тікелей диодты лазерлік жүйелер.
Ықшам, медициналық және эстетикалық лазерлік жүйелерге арналған жарықтылық модульдері.
Қорғаныс және ғылыми зерттеулерге арналған жоғары энергия лазерлік жүйелері.

Клиенттер үшін артықшылықтар

Өнімділіктің лимиттерін итеріңіз: лазерлік диодтарыңызды қатты жүргізіңіз және термиялық зақымдану қаупі бар жоғары оптикалық шығыңыз.
Жүйеңізді кішірейту: интегралды салқындатудың жоғары тиімділігі кеңейтілген және жеңіл қорытынды өнімге мүмкіндік береді.
Арқалық сапасын жақсарту: массив арқылы температураны жақсарту жақсырақ және тұрақты лазер шығаруға әкеледі.
Жылулық сарапшылармен серіктес: дамыған жылу раковинасы және салқындату технологияларында терең тәжірибеңізде терең тәжірибеңізді қолданыңыз.

ЖҚС (жиі қойылатын сұрақтар)

1-сұрақ: Микроканель салқындатқышы үшін сұйықтық пен ағынның қандай түрі қажет?

A1: Салқындатқыштар әдетте иондалған сумен немесе су-гликоль қоспасында қолдануға арналған. Қажетті ағынның мөлшері жылу жүктемесіне байланысты (қуат тарату). Біз егжей-тегжейлі термиялық қисықтарды ұсына аламыз және нақты қосымшаның жұмыс параметрлерін ұсынамыз.

2-сұрақ: Сақталған аусн дәнекерлеудің артықшылығы неде?

A2: AUSN - бұл жоғары сенімділік, ағынсыз эвтектикалық дәнекерлеу. Алғаш қол ақшаларын алдын-ала сақтау арқылы біз еріткіштің және бақыланатындардың мөлшерін береміз, ол сіздің өлеңді тіркеу процесін жеңілдетеді, өнімділікті жақсартады және жарамсыз жылу интерфейсін жасайды және жарамсыз жылу интерфейсін жасайды, бұл құрылғының қызмет ету мерзіміне өте маңызды. [2, 2]

Q3: Микроканнельдің орналасуы реттеле ала ма?

A3: Ия. Бізде стандартты дизайн бар болған кезде, микроканнельдің орналасуын сұйықтық динамикасы симуляциясы арқылы оңтайландыруға болады, бұл сіздің жылуды тиімді шығарып алуды қамтамасыз етеді.
