Керамикалық квадрлық жалпақ Жетексіз үйлер

Керамикалық квадрлық жалпақ Жетексіз үйлер

Get Latest Price

Төлем түрі:	T/T,Paypal
Инкотерм:	FOB
Мин. Тапсырыс:	50 Piece/Pieces
Көлік:	Ocean,Land,Air,Express
Порт:	Shanghai

Бізбен хабарласыңыз

Өнім Сипаттамасы

Өнім төлсипаттары

Модель нөмірі: CQFN24A

Бренд: Xl

Place Of Origin: China

Қаптама және жеткізу

Сату бірліктері

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Өнім Сипаттамасы

Жоғары жиілікті қосымшаларға арналған CQFN керамикалық пакеттері

Өнімге шолу

Керамикалық квадалық пәтер жалпақ (CQFN) пакеті - бұл заманауи, жоғары жиілікті электроникаға арналған жоғары өнімді, беттік орнату ерітіндісі. Ceramicc IC қаптаманың осы жетілдірілген формасы АӨК және жоғары жылдамдықты сандық тізбектер үшін ықшам, жеңіл және сенімді корпусты ұсынады. Дәстүрлі сымдарды металлдандырылған сымдарды ауыстыру арқылы, пакеттің астыңғы жағында, CQFN электр желісін күрт қысқартады, нәтижесінде ләстриялық паразитиктермен өте жоғары жиілікті жұмыс жасайды. Оның сенімді керамикалық құрылысы термиялық басқаруды және герметикалық қорғауды қамтамасыз етеді, оны миниатюраланған және талап етілетін қосымшалар үшін ең жақсы таңдау жасау.

Техникалық сипаттамалар

Parameter	Specification
Available Pin Counts	12, 16, 20, 24, 32, 40, and custom configurations
Typical Body Sizes	3x3 mm, 4x4 mm, 5x5 mm, 7x7 mm
Typical Pitch	0.5 mm, 0.635 mm
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Frequency Performance	Up to 30 GHz
Sealing Options	Solder sealing (hermetic) or glue sealing (non-hermetic)
Compliance Standard	GJS1420B-2011 (General specification for packages of semiconductor integrated circuits)

Өнім суреттері

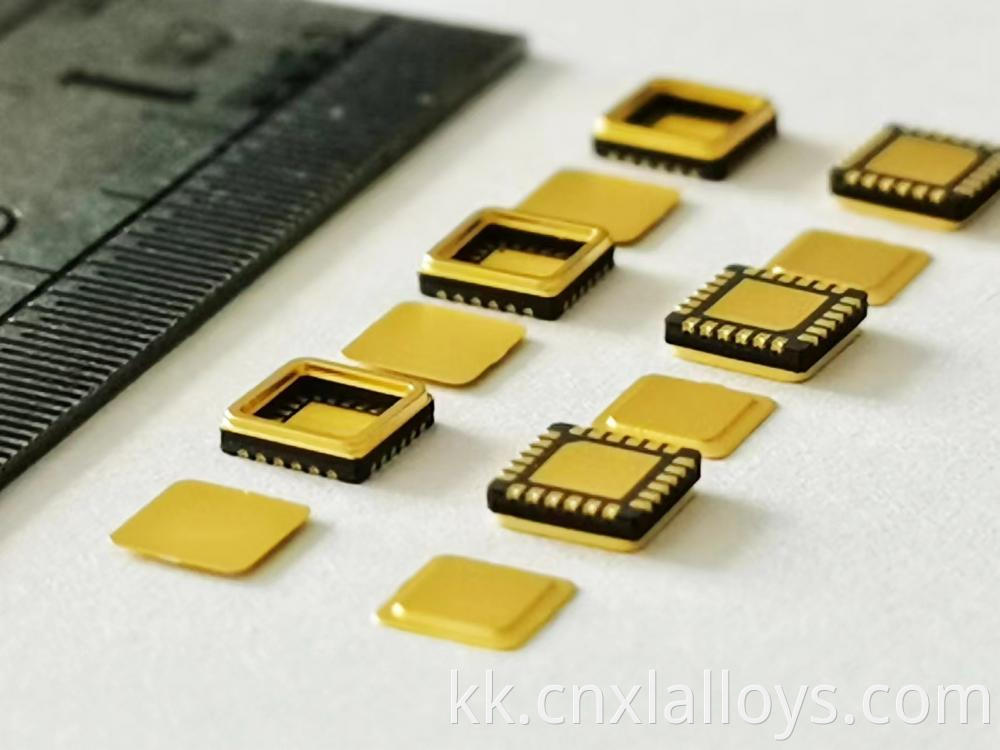

A compact, high-frequency CQFN ceramic package

Ерекшеліктері мен артықшылықтары

Жоғары жиілікті өнімділік: Жетексіз дизайн ультра төмен индуктивтілік ұсынады, CQFN-ді минималды сигнал жоғалуымен 30 ГГц-ге дейін қолдануға ыңғайлы.
Миниатюрация: кішігірім із және төмен профиль, өте тығыздығы жоғары схема конструкцияларын ұсынады.
Жоғары термиялық басқару: керамикалық дене және астыңғы жағындағы орталық жылу жастықшасы icықтан ic-ышынан шығу үшін тиімді жолмен қамтамасыз етеді.
Жоғары сенімділік: герметикалық жабылған нұсқалар аэроғарыштық және қорғаныс қосымшаларына жарамды ылғал мен ластаушы заттардан берік қорғауды қамтамасыз етеді.
SMT-ге арналған: стандартты автоматтандырылған беттік қондырғылармен толықтай сәйкес келеді.

Қолдану сценарийлері

CQFN-дің керемет нәтижелері оны басты таңдау жасайды:

Wireless RF қаптамасы: 5G үшін MMICS, спутниктік байланыс және нүктелік нұсқаулық радио.
Оптоэлектрондық орам: жоғары жылдамдықты драйверлер және оптикалық қабылдағыштар үшін трансмедиация күшейткіштері (TAS).
Тест және өлшеу: жоғары жылдамдықты ADC, DACS және аспаптарға арналған басқа компоненттер.
Автомобильді электроника қаптамасы: автомобиль радиолары және сенсорлық жүйелерге арналған ICS.

Клиенттер үшін артықшылықтар

Жоғары жиіліктерге жету: Төмен паразиттік дизайн сіздің тізбектеріңізге жақсы өнімділігі жоғары жиіліктермен жұмыс істеуге мүмкіндік береді.
Өнім көлемін кішірейтіңіз: осы ықшам орау технологиясын қолдана отырып, қорытынды өнімнің өлшемі мен салмағын азайтыңыз.
Жылу өнімділігін жақсарту: жоғары сапалы және сенімді жұмыс жасайтын жоғары сапалы.
Жоғары көлемді өндірісті жеңілдету: тиімді, автоматтандырылған жиналыс үшін жасалған пакетті пайдаланыңыз.

ЖҚС (жиі қойылатын сұрақтар)

Q1: CQFN мен пластик QFN арасындағы айырмашылық неде?

A1: Негізгі айырмашылықтар - бұл материалдық және сенімділік. Ккфн керамикалық денені пайдаланады және герметикалық түрде жабық болуы мүмкін, сонымен қатар жоғары сенімділік қосымшалары үшін жоғары жылу өнімділігі мен қоршаған ортаны қорғауды ұсынады. QFN пластикалық QFN - бұл герметикалық емес және әдетте тұтынушылық және коммерциялық өнімдерде қолданылады.

Q2: CQFN пакеті PCB-ге қалай бекітілген?

A2: CQFN стандартты шағылыстыратын дәнекерлеу процесін қолдана отырып дәнекерленген. Пакцияның пасталарында паста басып шығарылады, компонент үстіңгі жағында орналасқан, ал бүкіл жиналыс оверлендіргішті ерітіп, қосылымдарды балқыту үшін шағылысқан пештен өтеді.

3-сұрақ: Электродтардың орналасуы реттеле ала ма?

A3: Ия. Біз электродтардың, алаңның санын және орталық жылу төсемінің мөлшері мен формасын, интеграцияланған тізбектің нақты талаптарына сай болу үшін теңшей аламыз.
