Жоғары энергетикалық лазерлік корпустардың мамандандырылған өндірісі

Жоғары энергетикалық лазерлік корпустардың мамандандырылған өндірісі

Get Latest Price

Төлем түрі:	T/T,Paypal
Инкотерм:	FOB
Мин. Тапсырыс:	50 Piece/Pieces
Көлік:	Ocean,Land,Air,Express
Порт:	Shanghai

Бізбен хабарласыңыз

Өнім Сипаттамасы

Өнім төлсипаттары

Модель нөмірі: QF051DB

Бренд: Xl

Place Of Origin: China

Қаптама және жеткізу

Сату бірліктері

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Өнім Сипаттамасы

Жоғары қуатты лазерлік диодтарға арналған термиялық оңтайландырылған короктар

Өнімге шолу

Біздің жоғары энергетикалық лазерлік корпустарымыз - жоғары қуатты жартылай өткізгіш лазерлі диодтарды инкапсуляциялау және қорғау үшін мамандандырылған жылу басқару шешімдері. Жоғары қуатты лазерлік қаптаманың бұл жетілдірілген формасы өнеркәсіптік, медициналық және қорғаныс бағдарламаларында қолданылатын лазерлік жүйелердің өнімділігі, сенімділігі және ұзақ өмір сүруін қамтамасыз ету үшін өте маңызды. Жоғары өткізгіштік материалдарды берік қышқылдық материалдармен біріктіру арқылы бұл корпустар жылуды тарату үшін өте тиімді жолды, оптикалық компоненттерге арналған тұрақты платформа және сезімтал лазер диодын ластанудан қорғау үшін герметикалық жабық ортақ. Олар жоғары электр тогын өңдеуге және лазерлі құрылғыларды өздерінің ең жоғарғы потенциалында жұмыс істеуге мүмкіндік беретін интенсивті жылу жүктемелерін басқаруға арналған.

Техникалық сипаттамалар

Parameter	Specification
Application	Single-chip and multi-chip high-power semiconductor lasers
Current Handling	10A to 60A
Base / Heat Spreader Materials	Tungsten Copper (WCu), Molybdenum Copper (MoCu), Oxygen-Free Copper (OFC)
Wall & Frame Material	Kovar (Fe-Ni-Co Alloy) for controlled thermal expansion
Lead Materials	Kovar, Copper-Cored Kovar, Zirconium Copper
Insulator Type	High-purity Alumina ($Al_2O_3$) Ceramic Feedthroughs
Plating Options	Electrolytic Nickel (Ni), Gold (Au), Selective Gold Plating
Hermeticity	Hermetic (< 1x10⁻⁹ Pa·m³/s) and non-hermetic options available
Optical Interface	Can be configured with a sapphire window or a fiber optic tube

Өнім суреттері

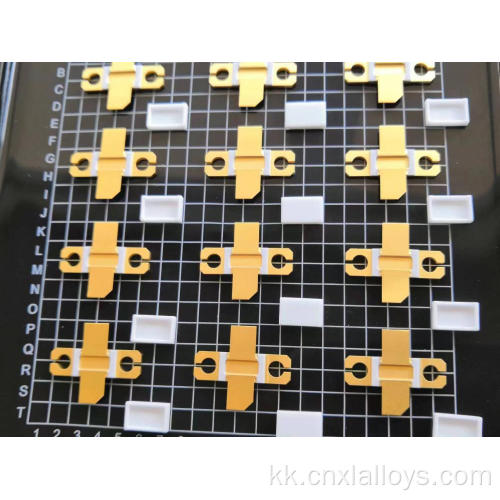

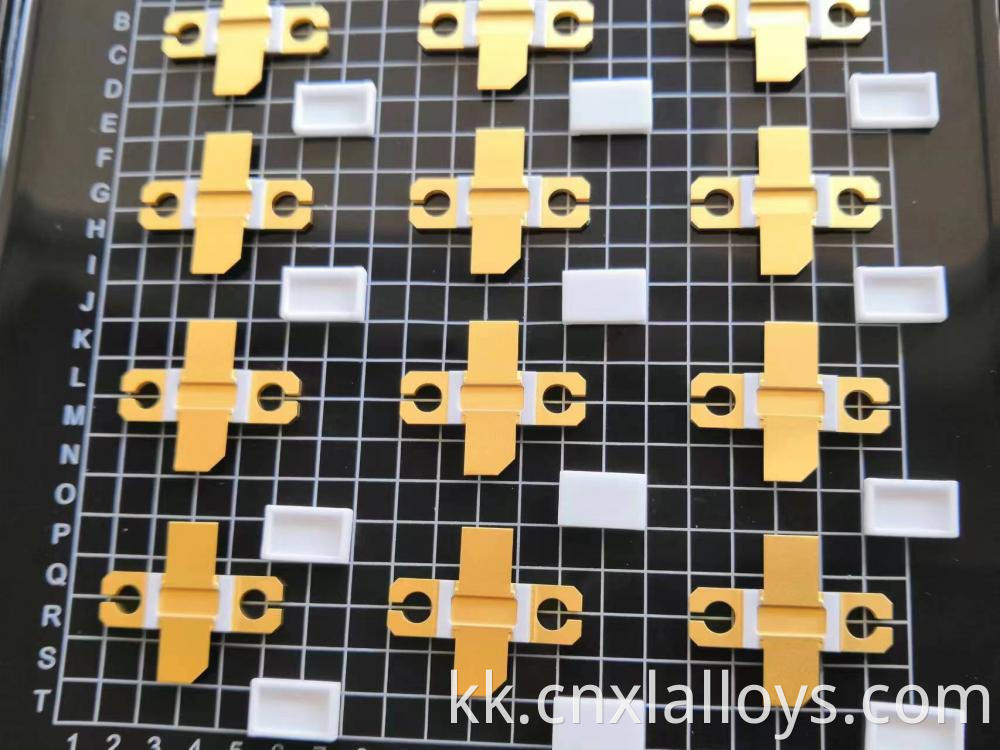

A thermally optimized package for high-power laser diode encapsulation

Ерекшеліктері мен артықшылықтары

Жоғары жылулық басқару: WCU сияқты алдыңғы қатарлы композициялық негізгі материалдарды қолдану (жылу өткізгіштік: 200-220 Вт / м / м / м / м.) Тұрақты толқын ұзындығы мен қуатымен қамтамасыз ету үшін лазер диодының түйісуінен тиімді жылуды салады. [1, 1]
Жоғары токтың жоғары мүмкіндігі: Ригустикалық жетек конструкциялары, соның ішінде мыс иеленген Ковар, оның ішінде мыстың ковары минималды электр шығынымен 60А дейінгі тұрақты операциялық токтармен жұмыс істеуге арналған.
Герметикалық қорғаныс: герметикалық жабық пакеттеріміз лазердің сезімтал қырларын ылғал мен ластаушы заттардан қорғайды, бұл деградацияның негізгі себебі және апаттық оптикалық зақымданудың негізгі себебі (COD), осылайша ұзақ пайдалану мерзімін қамтамасыз етеді.
CTE сәйкестігі: базалық материалдар жартылай өткізгіш материалдарға сәйкес келетін жылу кеңеюінің коэффициентіне (CTE) сәйкес таңдалады, бұл жылу велосипедіндегі механикалық кернеуді азайтады.
Дизайн икемділігі: біз нақты қосымшаның деспоционалды шешімін жасау үшін, материалдық таңдау және ізденіске, материалдық таңдаудан және іздерден бастап, сіздің нақты қосымшаңызға арналған деско шешімін жасау.

Қолдану сценарийлері

Біздің жоғары энергетикалық лазерлік корпустарымыз - кеңейтілген жүйелердегі сыни компоненттер:

Өнеркәсіптік өндіріс: лазерлік кесу, дәнекерлеу, қаптама және 3D басып шығару (қосымша өндіріс).
Медициналық және эстетикалық: хирургиялық лазерлер, дерматологиялық емдеу, диагностикалық аспаптар.
Қорғаныс және аэроғарыш: LIDAR, диапазоны, мақсатты белгілеу және бағытталған энергетикалық жүйелер.
Оптикалық байланыс: Талшықты күшейткіштерге арналған жоғары қуатты сорғы лазер модульдері (EDFAS).

Клиенттер үшін артықшылықтар

Лазер өнімділігін максималды түрде максималды түрде максималды түрде максимумға қол жеткізіңіз: лазер диодты тұрақты, бақыланатын температурада қамтамасыз ету арқылы жоғары шығыс қуатымен және жақсырақ сәулелік сапасына қол жеткізіңіз.
Өнімнің сенімділігін арттыру: лазерлік жүйелердің өмір бойы және өріс далалық сенімділігін жоғары жылу және қоршаған ортаны қорғауды ұсынатын пакетпен көбейтіңіз.
Жүйелік интеграцияны жеңілдетіңіз: біздің пакеттеріміз сіздің жинау процесі және жалпы жүйелік жылу дизайнын жеңілдететін сенімді, алдын-ала инженерлік платформаны ұсынады.
Нарыққа уақытты жеделдету: біздің даму және біліктілік циклдарын азайту үшін біздің дәлелденген дизайнымыз бен модельдеу мүмкіндіктерімізді қолданыңыз.

ЖҚС (жиі қойылатын сұрақтар)

1-сұрақ: Таза мыс (OFC) базасы үшін вольфрам мыс (WCU) базасының артықшылығы қандай?

A1: Таза оттегі жоқ мыс (OFC) жоғары жылу өткізгіштікке ие болғанымен, оның жылу кеңею коэффициенті (CTE) жоғары және GAAS сияқты жартылай өткізгіш материалдармен сәйкес келмейді. WCU - бұл өте жақсы жылу өткізгіштік тепе-теңдікті ұсынатын композициялық материал және лазер өлуі үшін өте жақын cte. Бұл цикл кезінде механикалық кернеуді азайтады, велосипедтер кезінде, әлдеқайда жоғары сенімділікке әкеледі.

2-сұрақ: Сіз белсенді салқындатуды пакетке біріктіре аласыз ба?

A2: Ия. Қуаттылықтың ең экстремалды тығыздығы үшін біз интеграцияланған оттегі жоқ мыс микрокханналы радиаторлармен бумаларды жобалай және өндіре аламыз. Бұл тікелей сұйық салқындатуға мүмкіндік береді, бұл жылуды кетірудің ең тиімді әдісі болып табылады және қосымша және қуатты лазерлік жүйенің дизайнын ұсынады.

3-сұрақ: Сіздің пакеттеріңіз халықаралық сенімділік стандарттарына сәйкес келе ме?

A3: Ия, біздің электроника қаптамасының шешімдері біздің сенімділіктің қатаң халықаралық стандарттарына, соның ішінде герметикалық және экологиялық тестілеуге арналған қатаң халықаралық стандарттарға сай жасалған және өндірілген, олардың ішінде олар талап етілетін қосымшаларға сәйкес келеді.
