РФ және микротолқынды модульдерге арналған герметикалық корпустар

Өнімге шолу

Біздің дәстүрлі герметикалық корпустарымыз сезімтал РФ және микротолқынды пештерден (MCMS) және гибридті интегралды тізбектерді (HMICS) қорғаудың түпкілікті шешімі болып табылады. Электроника қаптамасының осы мамандандырылған формасы жоғары деңгейлі электрониканың ұзақ мерзімді сенімділігі мен жұмысын қамтамасыз ететін сенімді, герметикалық «ванна» корпусын ұсынады. Жоғары өткізгіштік металл негізін майлы металл қабырғаға және жоғары оқшауланған керамикалық жемшөппен біріктіре отырып, біз ылғалға және ластаушы заттарға төзімді бақыланатын ішкі ортақ құрамыз. Бұл тұрғын үйлер жоғары жылу менеджментті, KU-диапазонға өте жақсы электрмен жабдықтау, және ең қажет жұмыс жағдайына төтеп беру үшін жасалған.

Техникалық сипаттамалар

Parameter	Specification
Application	RF/Microwave Multi-Chip Modules (MCMs), Hybrid Integrated Circuits (HMICs)
Frequency Range	DC to C/X/Ku bands and higher
Hermeticity	≤ 1x10⁻⁹ Pa·m³/s (He), meeting MIL-STD-883 standards
Base Material	Tungsten Copper (WCu), Molybdenum Copper (MoCu) for CTE matching and heat spreading
Wall & Lid Material	Kovar (e.g., 4J42, 4J34) for reliable hermetic sealing
Feedthrough Insulator	High-purity Alumina ($Al_2O_3$) Ceramic for low-loss signal transmission
RF I/O Options	50Ω impedance-matched feedthroughs available
Compliance Standards	Designed to meet GJB2440A-2006 (General specification for packages of hybrid integrated circuits)

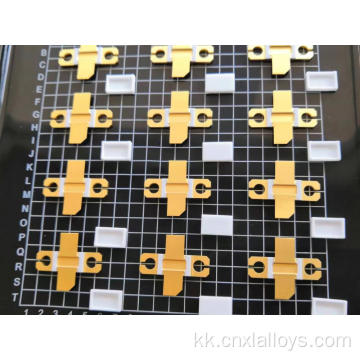

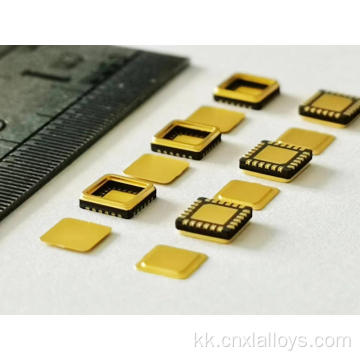

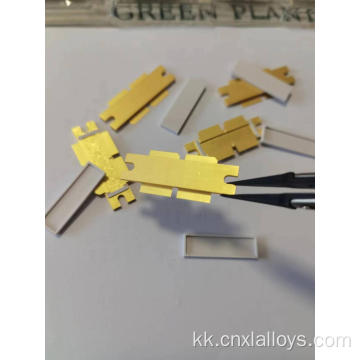

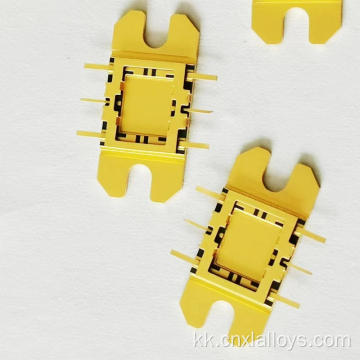

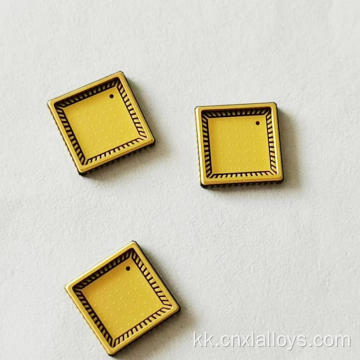

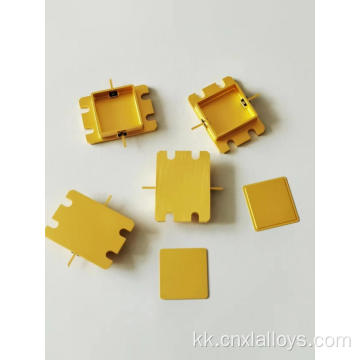

Өнім суреттері

A custom-built hermetic metal housing for high-frequency RF and microwave modules

Ерекшеліктері мен артықшылықтары

МИССИЯНЫҢ КРЕЗИТАЛЫҚ КЕҢЕСІ: Нағыз герметикалық итметика қоршаған орта факторларынан қорғайды, сіздің модульдің аэроғарыштағы, қорғаныс және сенімділігі жоғары өнеркәсіптік қосымшаларда ұзақ өмір сүруді қамтамасыз етеді.
Жоғары жиілікті өнімділік: төмен жоғалту керамикалық жемшөптері жоғары жиілікті сигналдар үшін керемет сигналдың тұтастығын сақтайды, кірістірілген шығындарды азайту.
Тиімді термиялық басқару: жоғары өткізгіштік WCU немесе MOCU базасы бірнеше жоғары қуатты құрылғылардан жылуды жүйелік шассиге тиімді таратады.
EMI-дің эксклюзивті қорғанысы: Үздіксіз металл қоршау керемет электромагниттік қорғауды, кедергілерді болдырмайтын және сигналдың тазалығын қамтамасыз ететін керемет электромагниттік қорғауды қамтамасыз етеді.
Толық теңшелетін: Біз сіздің ішкі тізбектеңізді тамаша сәйкестендіру үшін жеке іздерді, қуысының өлшемдерін және i / o конфигурацияларын жасауға маманданамыз.

Қолдану сценарийлері

Бұл жеке үйлер - бұл кеңейтілген жүйелердің кең спектрінің негізі:

AESA радио жүйелеріне арналған модульдер (T / R) модульдері
Спутниктік байланыс терминалдары үшін жоғары / төмен түрлендіргіштер
Электрондық соғыс және сигналдық интеллект (Sigint) модульдері
Жоғары жиілікті тест және өлшеу жабдықтары

Клиенттер үшін артықшылықтар

Сіздің IP және инвестицияңызды қорғау: сенімді, герметикалық пакет сіздің құнды жоғары өнімді интегралды схемаларыңызды сақтайды.
Жоғары интеграцияны қосу: Реттелетін қуыс бірнеше MMIC, ASICS және пассивті компоненттерді тығыз интеграциялауға мүмкіндік береді, жүйенің қысқаруы.
Жобалық тәуекелді азайтыңыз: сымсыз RF қаптамасындағы серіктестермен серіктеспен серіктеспен серіктеспен бірге жұмыс нәтижелері мен өндіруге оңтайландырылған, басталғаннан оңтайландырылған.

ЖҚС (жиі қойылатын сұрақтар)

1-сұрақ: Жеке тұрғын үйді жобалау процесі қандай?

A1: Процесс сіздің талаптарыңыздан, соның ішінде ішкі орналасу, чип орналасуы, I / O конфигурациясы және жылу жүктемесі басталады. Біздің инженерлер осы ақпаратты прототиптер шығармас бұрын дизайнды растау үшін жылу және құрылымдық модельдеу үшін пакетті жобалау үшін пайдаланады.

Q2: Осы пакеттер үшін қақпақты тығыздау әдісі қандай?

A2: Бұл пакеттер KAVAR герметикалық сақиналарымен жасалған, оларды герметикалық тығыздау немесе лазерлік дәнекерлеу сияқты жоғары сенімділікті тығыздау әдістері үшін өте ыңғайлы.

3-сұрақ: Неліктен вольфрам мыс (WCU) базада қолданылады?

A3: WCU бұл қосымшалар үшін өте жақсы жылу раковинасы болып табылады, өйткені ол жоғары жылу өткізгіштікті жылуды кеңейту коэффициентімен (CTE) біріктіреді. КТЖ төменірек церамикалық субстрат (алюминий сияқты) және жартылай өткізгіш чиптер (гаас сияқты), бұл температураға ауысады.
